Arduinoのsyntax

以下をコピペ(引用元)
Arduino(C/C++言語）でのデータ操作

変数は値を格納するメモリ上の領域に名前を付けたものです。C/C＋＋言語で変数を利用するためには、事前に変数を定義する必要があります。この際、変数に格納する情報に応じて適切に「型」を定義する必要があります。変数の型には、C/C＋＋言語が規定している型とArduinoソフトウェアで独自に定義している型の2種類があります。

以下では、char型の変数c、int型の変数i、double型の変数d、word型の変数wを定義します。iについては0で初期化しています。

char c;
int i = 0;
double d;
word w;

同じ型の変数はまとめて定義することもできます。「,」で区切って変数を並べます。

int l, m, n;

C/C＋＋で利用できる基本的な型は、以下に大別することができます。

1. 真偽値を表す型
2. 1バイト(1文字)を表す型
3. 整数を表す型
4. 浮動小数点数を表す型
5. 複素数を表す型

整数と浮動小数点数、複素数を表す型は表すことができる数値の範囲により細分化されます。また、1バイトを表す型と整数型は正負の数値を表現できる型(符号付)と、非負数だけを表現できる型(符号なし)があります。具体的には以下の通りです。

short intとlong int、long long intは、それぞれ、short、long、long longと表すことができ、通常はそのように記述します。

Arduino UnoとArduino Dueとで変数の大きさが異なることでもわかるように、同じ型名でも実際に表現できる値の範囲はプログラムを実行する環境により異なります。このため整数を表す型については、その型が占める大きさをもとにした型(幅指定整数型)が提供されています。プログラムの移植性を考慮する際などによく利用されます。

変数を利用する際は、必要な大きさをもつ変数を選ぶ必要があります。適切な大きさの変数を利用しないと、数値が入りきらなかったり(オーバーフロー)、不必要なメモリ領域を確保したりしてしまいます。

なお、long long型は現状Printクラスが対応していないため、例えば、Serial.print()を使って値をコンソールに表示することはできません。

Arduinoソフトウェアでは、C/C＋＋言語の機能を利用して以下の型を独自に定義しています。

変数の宣言と同時に変数に値を代入することができます。変数名の後に、「= 初期値」を記述します。

int i = 0;

定義した変数には有効範囲と記憶域期間(変数の存続する期間)があります。このセクションは前方参照が多いので後からもう一度読んでもらうとよりわかりやすいと思います。

変数の有効範囲には以下の2種類が存在します。

ブロックの中にブロックがある場合、同じ名前で変数を定義してしまうと、外側のブロックの変数はそのブロックの中では見えなくなってしまいます。ファイル有効範囲を持つ変数については、変数名の前に「::」をつけることで、参照することができます。ただし、このようなプログラムは見通しが悪くなるのでお勧めはしません。

ファイル有効範囲を持つ変数を、他のソースファイルから参照する仕組みも用意されています。ファイル有効範囲を持つ変数を定義する際にstaticというキーワードをつけると、そのソースファイルの中でだけ有効な変数となります(内部結合)。externというキーワードをつけるか何もつけない場合は、他のソースファイルとの間で同じ変数を共有することができます(外部結合)。以下に概念図を示します。

以下では、scope.inoとtest.cppを同一のスケッチとして定義しています。実際に試してみる場合は、scope.inoとtest.cppを同一のディレクトリに置いてください。もしくは、Arduinoソフトウェアのファイル名が表示されている行の右側にある「▼」をクリックして、「新規タブ」を選択して新しいタブを追加してください。

scope.ino

extern void test();

int i = 10;                 // (1)　ファイル有効範囲・外部結合

static int j = 100;         // (2)　ファイル有効範囲・内部結合

void setup () {
  Serial.begin(9600);

  Serial.print("i = ");
  Serial.println(i);
}

void loop () {
  int i = 20;               // (3)　ブロック有効範囲
  Serial.print("i = ");
  Serial.println(i);       // (3)のi
  Serial.print("i = ");
  Serial.println(::i);     // (1)のi

  {
    int i = 30;             // (4)　ブロック有効範囲
    Serial.print("i = ");  // (4)のi
    Serial.println(i);
  }

  Serial.print("i = ");
  Serial.println(i);       // (3)のi

  Serial.print("j = ");
  Serial.println(j);

  test();
  while(1);
}

test.cpp

#include <Arduino.h>

extern int i;       // (1)のi

static int j = 20   // (2)のjとは異なる

void test () {
  Serial.print("i = ");
  Serial.println(i);

  Serial.print("j = ");
  Serial.println(j);
}

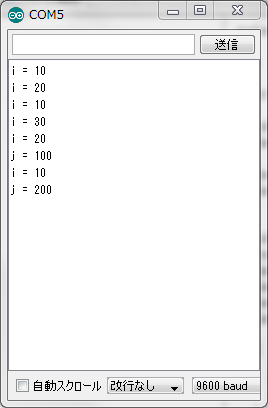

上記プログラムの実行結果を以下に示します。

記憶域期間には、静的記憶域期間、自動記憶域期間、割付け記憶域期間の3種類があります。それぞれの変数の存続する期間と確保(指定)方法、デフォルトの初期値は以下の通りです。

以下のプログラムでは、1行目と9行目のiとkは静的記憶域期間を持ちます。8行目のjは自動記憶域期間です。Arduinoでは割付け記憶域期間を利用することはあまり多くはないと思います。

int i = 0;               // 静的記憶域期間：プログラムの開始時に1回だけ初期化

void setup () {
  Serial.begin(9600);
}

void loop () {
  int j = 0;             // 自動記憶域期間：関数が呼ばれるたびに初期化
  static int k = 0;      // 静的記憶域期間：プログラムの開始時に1回だけ初期化

  i++, j++, k++;

  Serial.print("i = ");
  Serial.println(i);
  Serial.print("j = ");
  Serial.println(j);
  Serial.print("k = ");
  Serial.println(k);
  Serial.println("----------");

  delay(1000);
}

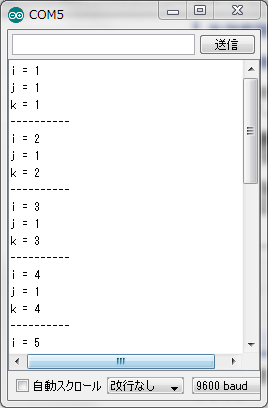

上記のプログラムを実行すると、jだけはloop()が呼ばれるたびに0に初期化されますが、iとkは初期化されずにインクリメントされ続けることがわかります。

Arduino Unoでは通常変数はSRAMに配置されます。ただし、SRAMは2キロバイトしかありません。一方、Flashメモリは32キロバイトあります。ただし、Flashメモリはプログラムをロードしたときに値を設定できますが、その後値を変更することはできません。大量の文字列や固定の配列などを使うときはSRAMを節約するためにFlashメモリに変数を配置することができます。このための拡張をavr-gccは行っています。

C/C＋＋言語での配列は同じ型の変数を複数個連続して確保するための手段です。変数名の後ろに“[要素数]“をつけて変数を宣言します。配列を構成する元の型を要素型と呼びます。

以下にshort型の変数を6個定義する例を示します。

short analog[6];

C/C＋＋言語では配列の番号は0から始まります。このため、上記の例では、analog[0]、analog[1]、analog[2]、analog[3]、analog[4]、analog[5]の6個の変数としてアクセスすることができます。analog[0]からanalog[5]までのそれぞれはshort型です。

C/C＋＋言語では配列の範囲を超えたアクセスに対するチェックは行われません。例えば、上記の例において、analog[6]にアクセスするようなプログラムを書いてもコンパイルは正常に終了します。配列の範囲のチェックはプログラマの責任で行う必要があります。Arduinoではプログラム実行時の予期しないエラーを伝える手段がないため充分注意する必要があります。

short analog[6];

a[6] = 0;  /* コンパイルは正常終了 */

配列を定義したときに同時に初期化することもできます。初期化する値を配列名の後に並べて書きます。下記の例を見てわかるとおり、初期値を指定する場合は、配列の要素数を省略することができます。

short analog[6] = {0, 1, 2, 3, 4, 5};
short digital[] = {0, 1, 2, 3, 4, 5};

C/C＋＋言語で利用できる定数の説明をします。定数は変数に代入することができます。

プログラムの中で整数を表す整数定数は以下のようなものが利用できます。

enum direction {left, right};

enum direction d = 10; // エラー

データに対する操作を以下に示します。

いわゆる四則演算と剰余が可能です。

整数同士の割り算では小数点以下は切り捨てらます。以下の例でわかるように、例えば20.0と20とは扱いが異なります。

20 * 30;  // 600
20.0 / 3; // 6.6666…
20 / 3;   // 6
20 % 3;   // 2
20 + 3;   // 23
20 - 3;   // 17

char型を含む整数型に対してビット単位で演算を行うことができます。

例えば、unsigned char型の変数は8ビットの大きさを持つ正数(0～255)を表します。これを一つの数値としてではなく、各ビットごとに演算を行うことも可能です。例えば、デジタルピンの値はHIGH(1)もしくはLOW(0)の2種類の値をもつだけなので、一つのピンごとに変数を用意するのではなく、ひとつのピンの値を1ビットに対応させて保持することも可能です。

左シフト演算と右シフト演算は、もとの値を指定したビット数だけ左もしくは右にずらした値を返します。空いたビットは0となります。例えば unsigned char型(8ビット幅)の0b11100011 « 2 は、0b10001100となります。

ずらすビット数が元の値のもつビット数より大きい場合や負の値を指定した場合は、C/C＋＋言語の動作としては未定義です。Arduinoでは、それぞれ、０、逆のシフト操作となるようですがそのような演算は行わないようにしてください。

ビット単位のAND演算(&)・排他OR演算(^)・OR演算(|)は、両辺の値のそれぞれの対応するビット単位で演算を行います。演算の規則は以下の通りです。

演算子	規則
AND演算(＆)	双方が1であれば1、そうでなければ0。
排他OR演算(^)	双方が異なれば1、そうでなければ0。
OR演算(|)	どちらかが1であれば1、そうでなければ0。

補数演算は、各ビットを反転させます。

変数には値を代入することができます。代入にはいくつかの手段があります。

まずは、すでに何回か出ている「=」を使う方法です。「=」は左辺と右辺が等しいという意味ではなく、右辺の値(計算結果)を左辺に代入するという意味です。

以下では、int型の変数iに10を、float型の変数fに12.3を代入しています。

int i;
float f;

i = 10;
f = 12.3

また、関数が戻り値を返す場合、関数の実行結果を代入することもできます。例えば、analogRead()という関数はint型を返す関数です。以下ではanalogRead()の結果を変数valueに代入しています。

int value;
value = analogRead(A0);

プログラムを書く際にはよく、変数の値を操作してその結果をもとの変数に代入することがあります。C/C++言語では、「*=、/=、%=、+=、-=、<<=、>>=、&=、^=、|=」という代入演算子が用意されています。例えば、iに5を足した結果をiに代入するというプログラムは、以下のように書くことができます。

int i = 0; // iを0で初期化する。

i = i + 5;  // iに5を足した結果をiに代入する。
i += 5;     // iに5を足した結果をiに代入する。

i = i * 5;  // iに5を掛けた結果をiに代入する。
i *= 5;     // iに5を掛けた結果をiに代入する。

代入を実行した結果そのものが代入演算の結果となります。例えばi = 10という代入が行なわれると、iに10が代入されるとともに、この式自体の評価結果も10となります。

指定した変数の値を1増やす(インクリメント)「++」、1減らす(デクリメント)「–」という演算子が利用できます。++と–には、それぞれ、変数の前に記述する前置と変数の後に記述する後置の2種類があります。変数の値が1増える、1減るという結果は変わりませんが、式を評価したときの結果が異なります。

int i, j;
i = 0;
j = 0;
k = 0;

i++;      // i = 1
++i;      // i = 2
j = i++;  // i = 3, j = 2
k = ++i;  // i = 4, k = 4

i++の評価結果はiそのもので、その後iが1増やされます。++1の場合は、iを1増やした結果が評価結果です。
