高速AD変換ユニット(AD7820)(PIC16F876)

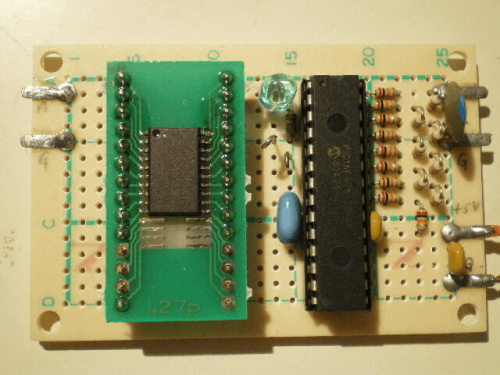

秋月電子通商で300円で購入したANALOGDEVICESのAD7820 8ビットA/Dコンバータを使用してみました。
AD7820は高速、マイクロプロセッサ・コンパチブルの8ビットA/Dコンバータ(ADC)で、ハーフフラッシュ変換技術の採用によって1.36μsecの変換時間を実現しています。
PICの内臓モジュールでは、12ビット(20MHz)精度で、最小39μsecなので、約28倍も高速に変換できることになります。

【特長】

• 高速変換時間:1.36μs(max)
• トラック・アンド・ホールド回路内蔵
• ノー・ミスコードを保証
• トリミングの必要なし
• 単電源+5V動作
• レシオメトリック動作
• 外部クロック必要なし
• 拡張動作温度範囲
• スキニー20ピンDIP、SOICパッケージ
• アナログ入力電圧範囲は0~+5Vで、+5Vの単電源で動作

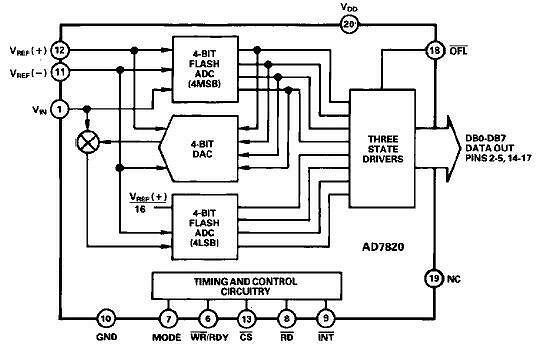

AD7820のブロックダイアグラムです。

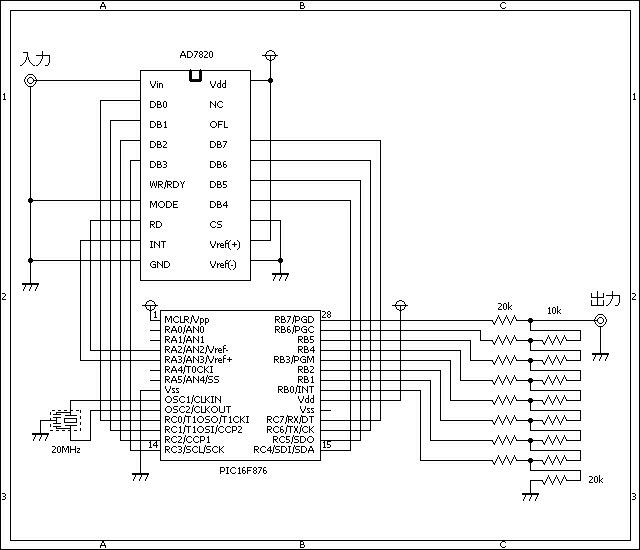

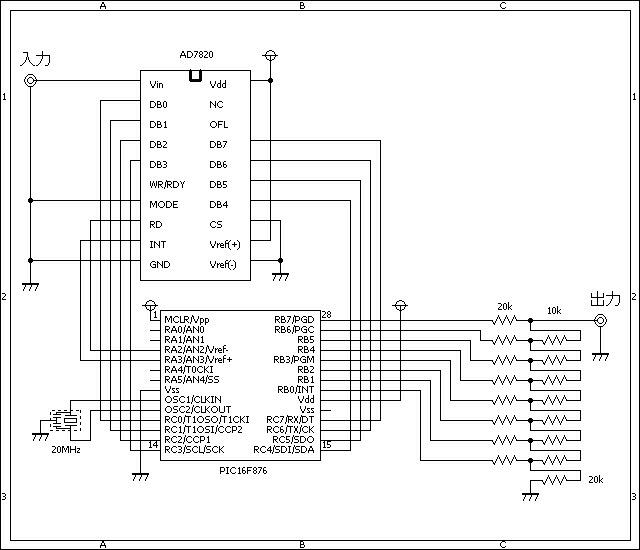

A/D変換したデータを単純にD/A変換(ラダー抵抗方式)する処理を繰り返すだけのものです。

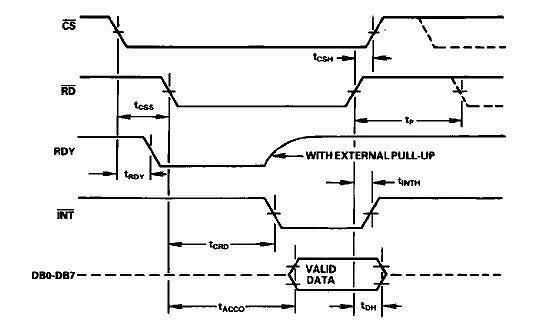

AD7820には何種類かのモードがありますが、今回は最も簡易なRDモードを採用しました。

adTest.c

//**********************************************************************

void main()
{
	// ポートの設定
	TRISA = 0b11111011;
	TRISB = 0b00000000;
	TRISC = 0b11111111;
	ADCON1 = 0b00001110;
	//
	while (1) {
		PORTA.F2 = 0;				// 変換開始
		while (PORTA.F3 == 1)		// 変換終了チェック
			PORTB = PORTC;			// データ取込と出力
		PORTA.F2 = 1;				// 変換終了
	}
}

//**********************************************************************

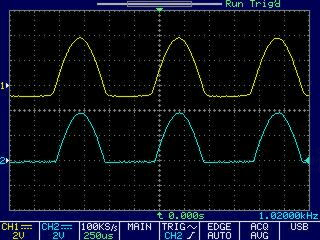

入力に1kHzの半波を加えてみました。
上の黄色が入力波形、下の水色が出力波形です。

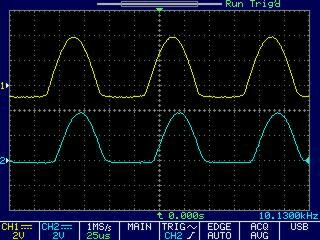

入力に10kHzの半波を加えてみました。

如何ですか?
これで簡易オシロを作成するのも宜しいのでは…!?
