マイクセレクター(PIC16F84)

無線仲間に移動運用をアクティブにされる方がいます。
その時には、複数のメンバーで1台の無線機を使って運用することになります。
でもマイクが1本だといちいち席を替わるかマイクを渡すかしなければなりません。
そこで4本のマイクを接続して送信スイッチ(PTT-SW)を押した人のマイクを優先させることが出来ないかと相談を受け作成したのが本マイクセレクターです。

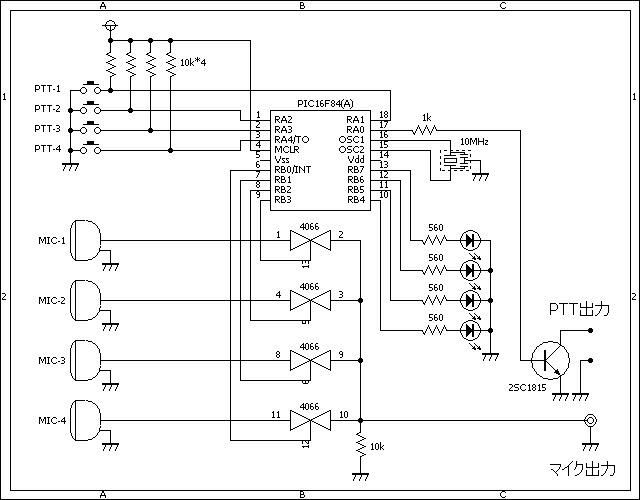

回路図からも判断できるようにとてもシンプルな構成にしました。

1. 4つのPTT-SWのどれが押されるかを監視する。
2. 押されたPTT-SWに対応したマイクからの信号をONにする。￫アナログスイッチ(4066)をONにする。
3. 押されたPTT-SWに対応したLEDを点灯させる。
4. PTT出力をONにする。￫トランジスタ(2SC1815)をONにする。

※4066の10kの抵抗は、1kに変更してください。

micSelecter.c

//**********************************************************************
/*
　★マイクセレクター
　★機能
　　・4本のマイクを切り替えます。
　　・早くＰＴＴ（送信）スイッチを押されたマイクを選択します。
*/
//**********************************************************************

#define		MIC_SW1		PORTA.F1
#define		MIC_SW2		PORTA.F2
#define		MIC_SW3		PORTA.F3
#define		MIC_SW4		PORTA.F4

#define		MIC_LED1		PORTB.F7
#define		MIC_LED2		PORTB.F6
#define		MIC_LED3		PORTB.F5
#define		MIC_LED4		PORTB.F4

#define		MIC_SEL1		PORTB.F1
#define		MIC_SEL2		PORTB.F3
#define		MIC_SEL3		PORTB.F0
#define		MIC_SEL4		PORTB.F2

#define		MIC_PTT		PORTA.F0

//**********************************************************************

void	main()
{
	TRISA = 0b11111110;
	TRISB = 0b00000000;
	//
	PORTA.F0 = 0;
	PORTB = 0b00000000;
	while(1) {
		if (MIC_SW1 == 0) {
			MIC_SEL1 = 1;
			MIC_LED1 = 1;
			MIC_PTT = 1;
			while(MIC_SW1 == 0)
				;
			MIC_PTT = 0;
			MIC_SEL1 = 0;
			MIC_LED1 = 0;
		}
		if (MIC_SW2 == 0) {
			MIC_SEL2 = 1;
			MIC_LED2 = 1;
			MIC_PTT = 1;
			while(MIC_SW2 == 0)
				;
			MIC_PTT = 0;
			MIC_SEL2 = 0;
			MIC_LED2 = 0;
		}
		if (MIC_SW3 == 0) {
			MIC_SEL3 = 1;
			MIC_LED3 = 1;
			MIC_PTT = 1;
			while(MIC_SW3 == 0)
				;
			MIC_PTT = 0;
			MIC_SEL3 = 0;
			MIC_LED3 = 0;
		}
		if (MIC_SW4 == 0) {
			MIC_SEL4 = 1;
			MIC_LED4 = 1;
			MIC_PTT = 1;
			while(MIC_SW4 == 0)
				;
			MIC_PTT = 0;
			MIC_SEL4 = 0;
			MIC_LED4 = 0;
		}
	}
}

//**********************************************************************

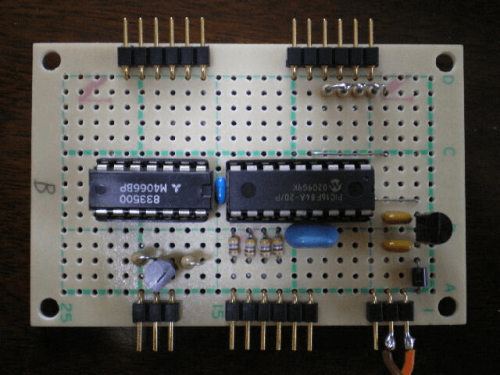

基板に実装したところです。

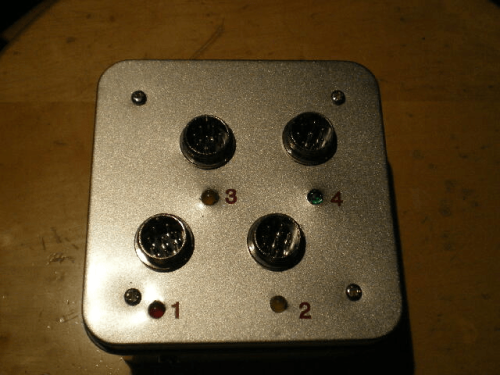

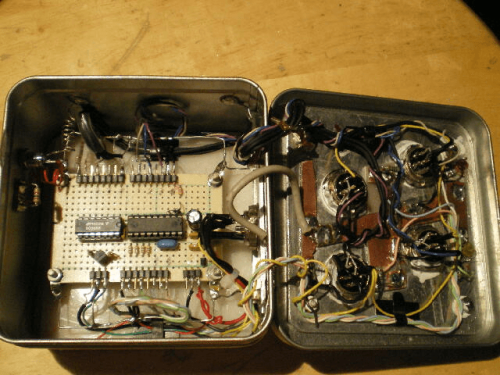

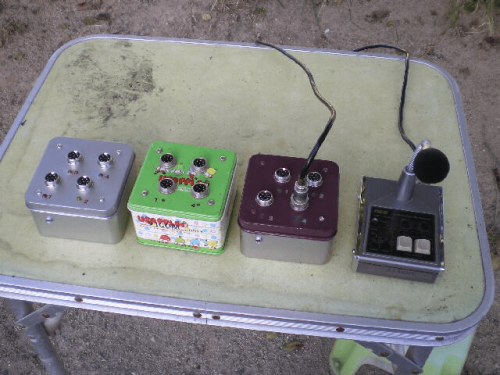

これをケースに組み込む部分は無線仲間(JA3WGH局)が担当して頂けました。感謝!
