GPSロガー機能強化(エレキジャックNo.13)(PIC18F2550)
概要
エレキジャックNo.13「特集GPSロガーを作ろう!」で、製作したGPSロガーに対して、LCD表示の要望を多数頂きましたので、LCDを取り付け、次のデータを表示させて見ました。
<LCDへの表示内容>
- 緯度
- 経度
- 受信クオリティ
- 受信衛星数
- 時刻
- 標高
動作原理
GPSロガーの基本的な機能については、エレキジャックNo.13「特集GPSロガーを作ろう!」を参照してください。
この基本機能に対して、LCDへの表示機能を追加しました。
GPSモジュール(GT-720F)から送られてくるデータ(NMEA-0183フォーマット)の中には、緯度経度データ以外にも、時刻や標高が含まれています。詳細については、簡易緯度/経度表示ユニット(GPS-52D)を参照してください。
NMEA-0183フォーマットに含まれるデータから、「緯度、経度、受信クオリティ、受信衛星数、時刻、標高」データを、抽出しLCDに表示させます。
尚、LCDには、16文字×2行を使用したので、スイッチ(SW4)で、表示切替を行っています。
- SW4=OFF→緯度、経度、受信クオリティ、受信衛星数
- SW4=ON→時刻、標高
本GPSロガーは、3.3Vの電圧で動作しています。
しかし、LCDは、5Vでなければ動作しません。
そこで、PIC18F2550のPWM出力で、負電圧(-2V)を生成し、LCDのVo(輝度調整用)端子に供給します。
詳細な、仕組みについては、LCD(液晶)モジュールの低電圧動作を参照してください。

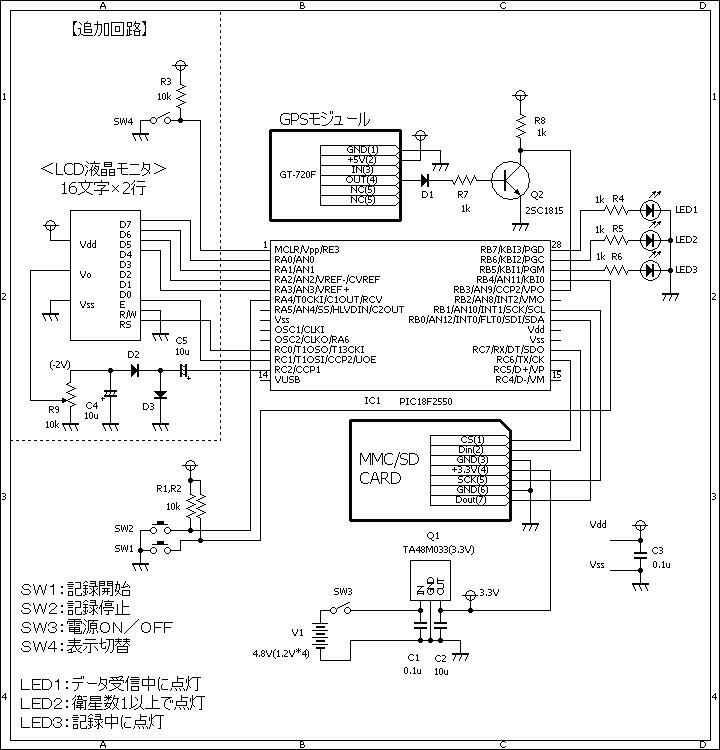

回路図
ソースコード
- gps_logger_basic_v2.c
//********************************************************************** /* 『簡易GPSロガー(基本機能)』 */ //********************************************************************** #define SW1 PORTB.F4 #define SW2 PORTA.F4 #define LED1 PORTB.F7 #define LED2 PORTB.F6 #define LED3 PORTB.F5 #define CR 0x0d #define LF 0x0a //********************************************************************** static char buf[32], tmp[16]; static char *HD1 = "H,TRACK,255,0,0,2,1,,,,,,,\r\n"; static char *HD2 = "T,TRACK, , , ,2000-01-01,00:00:00,WGS84,-9.9,-9.9, \r\n"; static unsigned short flg, len; static unsigned short hd[8], utc[12], latitude[12], longitude[12]; static unsigned short quality[4], satellites[4], asl[8], temperature[8]; //********************************************************************** void GPGGA_recv() { static unsigned short rd, rec; // flg = 0; len = 0; // while (flg != 10) { rd = Soft_Uart_Read(&rec); if (rd == LF) { len = 0; continue; } // switch (flg) { case 0: hd[len] = rd; len++; if (len == 7) { len = 0; if (strncmp(hd, "$GPGGA,", 7) == 0) { flg = 1; } } break; case 1: if (rd == ',') { utc[len] = 0x00; len = 0; flg = 2; } else { utc[len] = rd; len++; } break; case 2: if (rd == ',') { latitude[len] = 0x00; len = 0; flg = 3; } else { latitude[len] = rd; len++; } break; case 3: if (rd == ',') { len = 0; flg = 4; } break; case 4: if (rd == ',') { longitude[len] = 0x00; len = 0; flg = 5; } else { longitude[len] = rd; len++; } break; case 5: if (rd == ',') { len = 0; flg = 6; } break; case 6: if (rd == ',') { quality[len] = 0x00; len = 0; flg = 7; } else { quality[len] = rd; len++; } break; case 7: if (rd == ',') { satellites[len] = 0x00; len = 0; flg = 8; } else { satellites[len] = rd; len++; } break; case 8: if (rd == ',') { len = 0; flg = 9; } break; case 9: if (rd == ',') { asl[len] = 0x00; len = 0; flg = 10; } else { asl[len] = rd; len++; } break; } } } //********************************************************************** void init_sdc() { //SDC(MMC)の初期化 Spi_Init_Advanced(MASTER_OSC_DIV64, DATA_SAMPLE_MIDDLE, CLK_IDLE_LOW, LOW_2_HIGH); if (Mmc_Fat_Init(&PORTC, 6)) { while (1) { LED3 = 1; Delay_ms(100); LED3 = 0; Delay_ms(100); } } Spi_Init_Advanced(MASTER_OSC_DIV16, DATA_SAMPLE_MIDDLE, CLK_IDLE_LOW, LOW_2_HIGH); } //********************************************************************** //UTC(Coordinated Universal Time 協定世界時)、日本標準時(Japan Standard Time, JST)+9時間の時差 void utc2jst(char* pUtc) { static short i; // tmp[8] = 0x00; tmp[7] = pUtc[5]; tmp[6] = pUtc[4]; tmp[5] = ':'; tmp[4] = pUtc[3]; tmp[3] = pUtc[2]; tmp[2] = ':'; pUtc[2] = 0x00; i = atoi(pUtc) + 9; i = i < 24 ? i : i - 24; ByteToStr(i, buf); tmp[1] = buf[2]; tmp[0] = (buf[1] != ' ') ? buf[1] : '0'; memcpy(pUtc, tmp, 8); pUtc[8] = 0x00; } //********************************************************************** // dddmm.mmmm → ddd.mmssss(やまおたく形式) void secConv(char* msg) { char *p; float f; int i; // p = strchr(msg, '.'); f = atof(p); f = f * 6000.0; WordToStr(f, tmp); if (tmp[1] == ' ') tmp[1] = '0'; if (tmp[2] == ' ') tmp[2] = '0'; if (tmp[3] == ' ') tmp[3] = '0'; *(p) = *(p - 1); *(p - 1) = *(p - 2); *(p - 2) = '.'; *(p + 1) = 0x00; strcat(p + 1, &tmp[1]); } //********************************************************************** void Pwm_Change_DutyEx(unsigned int duty_ratio) { CCPR1L = duty_ratio >> 2; CCP1CON.F6 = duty_ratio & 0b00000001; CCP1CON.F7 = (duty_ratio & 0b00000010) >> 1; } //********************************************************************** static char file_name[] = "gps_log.txt"; void main() { //変数の定義 static short mode, cnt, i, disp_mode; //コンパレータは使用しない。 CMCON = 0b00000111; //A/D変換の設定 ADCON1.PCFG3 = 1; ADCON1.PCFG2 = 1; ADCON1.PCFG1 = 1; ADCON1.PCFG0 = 1; // OSCCON.IRCF2 = 1; OSCCON.IRCF1 = 1; OSCCON.IRCF0 = 1; //ポートの設定 TRISA = 0b00010000; TRISB = 0b00011000; TRISC = 0b00000000; //変数の初期化 mode = 0; disp_mode = PORTE.F3; //LED1,2,3の点灯確認 for (cnt = 0; cnt < 3; cnt++) { LED1 = 1; LED2 = 1; LED3 = 1; Delay_ms(100); LED1 = 0; LED2 = 0; LED3 = 0; Delay_ms(100); } //PWMの初期化(LCDのマイナス電圧用) Pwm_Init(5000); Pwm_Change_DutyEx((PR2 * 4) / 2); Pwm_Start(); Delay_ms(100); //LCDの初期化 Lcd_Custom_Config(&PORTA,0,1,2,3,&PORTC,0,4,1); Lcd_Custom_Cmd(LCD_CURSOR_OFF); Lcd_Custom_Cmd(LCD_CLEAR); Lcd_Custom_Out(1, 1, "GPS-Logger v2"); Delay_ms(1000); Lcd_Custom_Cmd(LCD_CLEAR); //SDC(MMC)の初期化 init_sdc(); for (cnt = 0; cnt < 3; cnt++) { LED2 = 1; Delay_ms(300); LED2 = 0; Delay_ms(300); } //USARTの初期化 Soft_Uart_Init(PORTB,3, 2, 9600, 0); Soft_Uart_Write(CR); Soft_Uart_Write(LF); //GPSデータの受信(最初の1回のみ) GPGGA_recv(); for (cnt = 0; cnt < 3; cnt++) { LED3 = 1; Delay_ms(300); LED3 = 0; Delay_ms(300); } // while (1) { if ((mode == 0) && (SW1 == 0)) { while (SW1 == 0) { Delay_ms(100); } mode = 1; LED3 = 1; //ファイルの作成 Mmc_Fat_Assign(file_name, 0xA0); Mmc_Fat_Rewrite(); //カシミール3DのCSV形式のヘッダの書き込み Mmc_Fat_Write(HD1, strlen(HD1)); } // if ((mode == 1) && (SW2 == 0)) { while (SW2 == 0) { Delay_ms(100); } mode = 0; LED3 = 0; } //GPSデータの受信 LED1 = 1; GPGGA_recv(); LED1 = 0; if (mode == 0) { Delay_ms(100); } //受信衛星数の確認 if ((satellites[0] != '0') || (satellites[1] != '0')) { LED2 = 1; } else { LED2 = 0; } //緯度データの形式変換 // dddmm.mmmm → ddd.mmssss(やまおたく形式) secConv(latitude); //経度データの形式変換 // dddmm.mmmm → ddd.mmssss(やまおたく形式) secConv(longitude); //UTCのJSTへの変換 utc2jst(utc); //カシミール3DのCSV形式のデータの書き込み if (mode == 1) { memcpy(HD2 + 8, latitude, strlen(latitude)); memcpy(HD2 + 19, longitude, strlen(longitude)); memcpy(HD2 + 52, utc, strlen(utc)); // Mmc_Fat_Write(HD2, strlen(HD2)); } //<緯度経度の表示>、<時刻、高度の表示> if (PORTE.F3 == 1) { if (disp_mode != 1) { Lcd_Custom_Cmd(LCD_CLEAR); } disp_mode = 1; // Lcd_Custom_Out(1, 1, "N:"); Lcd_Custom_Out(2, 1, "E:"); Lcd_Custom_Out(1, 3, latitude); Lcd_Custom_Out(2, 3, longitude); Lcd_Custom_Out(1, 15, quality); Lcd_Custom_Out(2, 15, satellites); } else { if (disp_mode != 0) { Lcd_Custom_Cmd(LCD_CLEAR); } disp_mode = 0; // Lcd_Custom_Out(1, 1, utc); Lcd_Custom_Out(2, 1, asl); } } } //**********************************************************************
動作確認

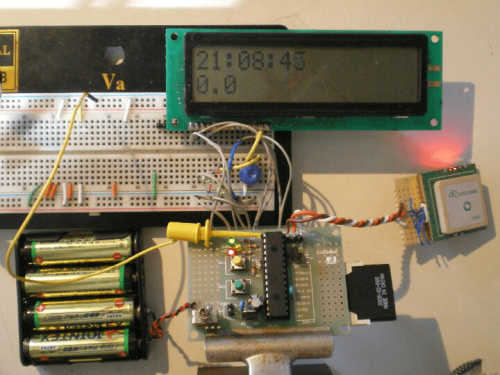

LCD表示部とPWMパルス→負電圧変換部は、ブレッドボードに実装しました。
GPSロガーの基板の半田面から、直接リード線を半田付けし、ブレッドボードに差し込んでいます。

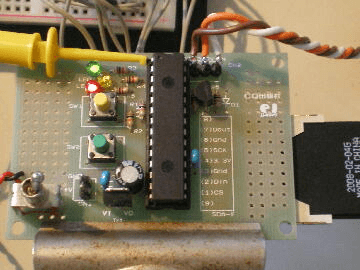

左側:GPSロガー基板です。
右側:PWMパルス→負電圧変換部です。

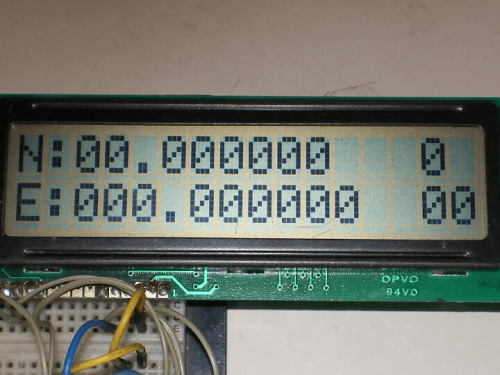

左上=緯度
左下=経度
右上=受信クオリティ
右下=受信衛星数
※これらのデータは、屋内で確認したため、GPS衛星からの電波は受信していませんが、GPSモジュールからは、既定値が送られてくるので、その値を表示しています。

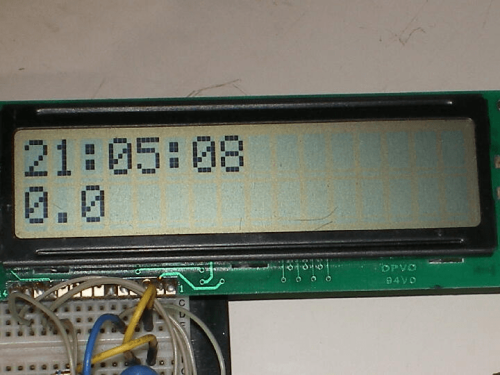

上側=時刻
下側=標高
※これらのデータは、屋内で確認したため、GPS衛星からの電波は受信していませんが、GPSモジュールからは、既定値が送られてくるので、その値を表示しています。
如何ですか?
これで、ハイキングなどで、本GPSロガーを持参すれば、リアルで現在地や標高が分かりますね!
