温度データロガーV3
概要
前回製作した、温度データロガーV2を改良しました。
<改良ポイント>
- 測定周期の時間間隔を、1秒または1分の選択を可能とする。
- 測定周期の時間精度を、実用上問題ないレベルに上げる。
動作原理
PIC12F683は、ピン数が少ないので、起動時のスイッチの状態で、測定周期を選択させるようにしました。
- 測定周期1分:スイッチを押さずに電源を入れる。
- 測定周期1秒:スイッチを押しながら電源を入れる。
測定周期の精度を上げるために、リアルタイムクロックモジュール[RTC-8564NB]を搭載しました。
- 秒データまたは分データの変化を検出します。
<処理の流れ>
- 内臓モジュールを初期化する。
- スイッチが押された状態(0)であれば、測定周期を1秒とする。
- スイッチが離された状態(1)であれば、測定周期を1分とする。
- スイッチが押されるのを待つ。
- 温度を100回測定し、その平均を求める。
- 結果をEEPROMに書き込む。
※格納フォーマットは、1データ8バイト構成で、次のようになります。
“29.8”+CR+LF
“-12.4”+CR+LF - 正確な測定周期(1秒または1分)を得る。※下記参照
- スイッチが押されるまで、3.5.を繰り返す。
- スイッチが押されると測定を停止し、4.に戻る。
<正確な測定周期(1秒または1分)を得る方法>
- RTCより、秒データを取得する(S1)
- RTCより、秒データを取得する(S2)
- S1とS2が同じ値であれば、2.に戻る。
- S1とS2が異なる値であれば、1秒経過したとみなす。

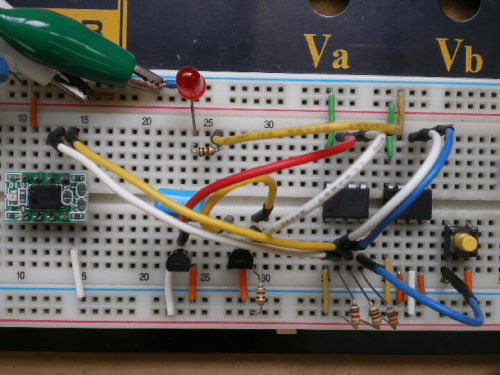

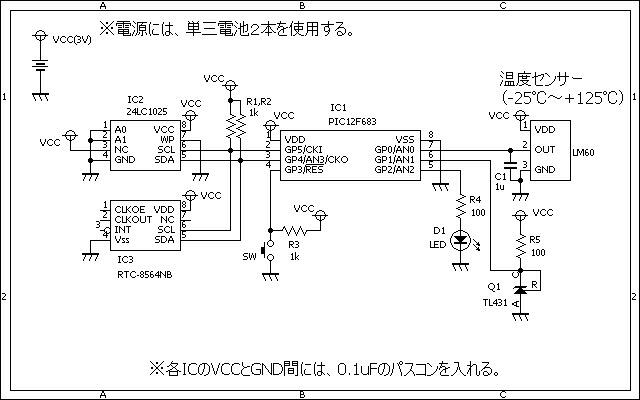

回路図
前回製作した、温度データロガーV2に、[RTC-8564NB]を、I2C接続しただけです。
ソースコード
- ThermoLoggerV2.c
//********************************************************************** /* 『温度データロガー(ThermoLoggerV2)』 ■概要 1分周期：スイッチ（SW)を押さずに起動する。 約11日間の温度データを記録します。 １３１０７２バイト÷8バイト÷60分÷24時間 1秒周期：スイッチ（SW)を押しながら起動する。 約4.5時間の温度データを記録します。 １３１０７２バイト÷8バイト÷3600秒 格納フォーマットは、1データ8バイト構成で、次のようになります。 ”△△２９．８”＋CR＋LF ”△－１２．４”＋CR＋LF */ //********************************************************************** #define SW GPIO.F3 #define LED GPIO.F2 #define ON 1 #define OFF 0 #define CR 0x0D #define LF 0x0A #define ACK 1 #define NO_ACK 0 #define STAT_START 1 #define STAT_STOP 0 #define CYCLE_SEC 1 #define CYCLE_MIN 60 //********************************************************************** unsigned short RTC_8564_Read(unsigned short addr) { unsigned short dat; // Soft_I2C_Start(); Soft_I2C_Write(0xA2); Soft_I2C_Write(addr); Soft_I2C_Start(); Soft_I2C_Write(0xA3); dat = Soft_I2C_Read(NO_ACK); Soft_I2C_Stop(); // return (dat); } //********************************************************************** void RTC_8564_Write(unsigned short addr, unsigned short dat) { Soft_I2C_Start(); Soft_I2C_Write(0xA2); Soft_I2C_Write(addr); Soft_I2C_Write(dat); Soft_I2C_Stop(); } //********************************************************************** void EEPROM_24LC1025_Page_Write(unsigned long addr, unsigned short *buf, unsigned short len) { unsigned short cnt; // Soft_I2C_Start(); if ((addr & 0x10000) == 0) Soft_I2C_Write(0xA0); else Soft_I2C_Write(0xA8); Soft_I2C_Write((addr >> 8) & 0xFF); Soft_I2C_Write(addr & 0xFF); for (cnt = 0; cnt < len; cnt++) { Soft_I2C_Write(buf[cnt]); } Soft_I2C_Stop(); } //********************************************************************** void main() { static unsigned char buf[10], cnt; static unsigned double ad; static unsigned long addr; static unsigned short oldDat, newDat, runStatus, cycleMode; // CMCON0 = 0b00000111; ANSEL.ANS0 = 1; ANSEL.ANS1 = 0; ANSEL.ANS2 = 0; ANSEL.ANS3 = 0; ADCON0.VCFG = 1; TRISIO = 0b00001011; OSCCON = 0b01110000; // Soft_I2C_Config(&GPIO, 4, 5); // RTC_8564_Write(0x00, 0x00); // runStatus = STAT_STOP; if (SW == 1) cycleMode = CYCLE_MIN; else cycleMode = CYCLE_SEC; // for (cnt = 0; cnt < 10; cnt++) { LED = ON; Delay_ms(50); LED = OFF; Delay_ms(50); } // while (1) { //スイッチが押されるのを待つ。 while (SW == 1) Delay_ms(10); runStatus = STAT_START; //RTCの秒または時間を取得する。 if (cycleMode == CYCLE_MIN) oldDat = RTC_8564_Read(0x03); else oldDat = RTC_8564_Read(0x02); addr = 0; while (runStatus == STAT_START) { LED = ON; Delay_ms(100); LED = OFF; //温度を100回測定し、その平均を求める。 ad = 0; for (cnt = 0; cnt < 100; cnt++) { ad += Adc_Read(0); Delay_ms(1); } ad = ad / 100.0; ad = ((((ad * 2.4365234375) - 268.0) / 6.25) - 25.0) * 10.0; //結果をEEPROMに書き込む。 IntToStr(ad, buf); buf[6] = buf[5]; buf[5] = '.'; buf[7] = CR; buf[8] = LF; EEPROM_24LC1025_Page_Write(addr, &buf[1], 8); addr += 8; if (addr >=0x20000) break; //RTCの秒または分が変化したかをチェックする。 while (1) { if (cycleMode == CYCLE_MIN) newDat = RTC_8564_Read(0x03); else newDat = RTC_8564_Read(0x02); if (oldDat != newDat) { oldDat = newDat; break; } // if (SW == 0) { runStatus = STAT_STOP; break; } // Delay_ms(10); } } // for (cnt = 0; cnt < 10; cnt++) { LED = ON; Delay_ms(50); LED = OFF; Delay_ms(50); } } } //**********************************************************************
