CWメモリキーヤ(memory-keyer)V2

前回製作した、CWメモリキーヤ(memory-keyer)の、記録容量(時間)を増やし、且つ、記録精度を、約4倍に向上させました。

<仕様>

  • 記録チャネルを4チャネル搭載する。(1チャネルあたりの記録時間は、約80秒)
  • EEPROMに記録し、電源をOFFにしても記録内容が消えないようにする。
  • モールス音(約1kHz)を圧電スピーカで鳴らせる。
  • 単三電池2本で動作可能とする。

記録および再生の基本的な原理は、CWメモリキーヤ(memory-keyer)を参照してください。

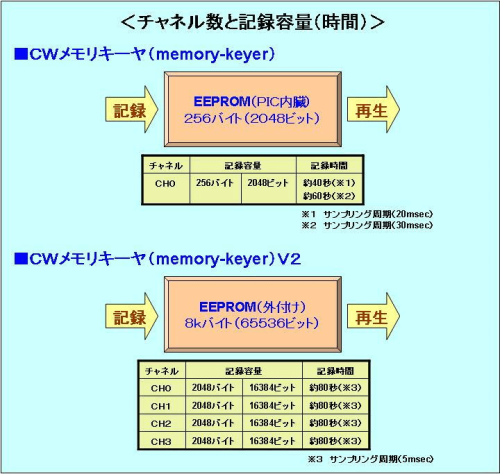

<記録容量>

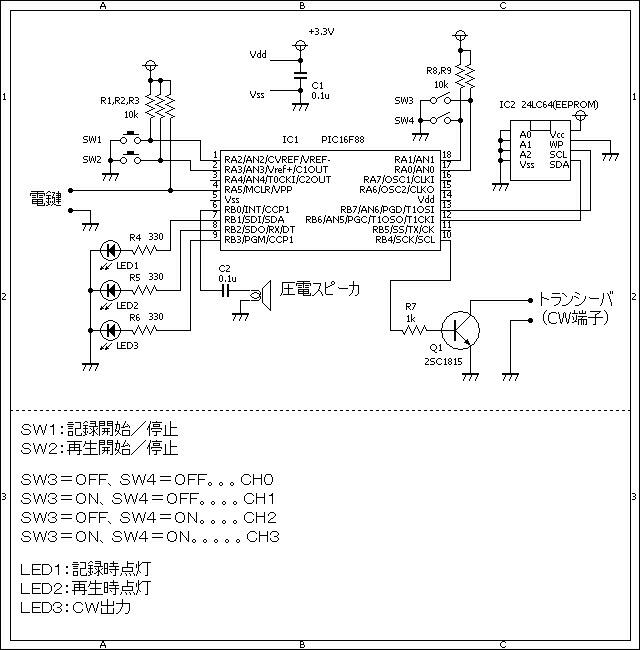

  • PIC16F88に、EEPROM(24LC64)を、I2C方式で接続します。
  • 容量が8kバイトあるので、4チャネルに分割し、1チャネルあたりは、2kバイト(16384ビット)とします。
CH0 SW3=OFF SW4=OFF
CH1 SW3=ON SW4=OFF
CH2 SW3=OFF SW4=ON
CH3 SW3=ON SW4=ON

<記録精度>

  • 電鍵信号のサンプリング周期を、5msecとし、1チャネルあたりの記録時間を、約80秒とします。
    80秒≒16384ビット×5msec

cw_memory_keyer_v2.c
//**********************************************************************
/*
	<CWメモリキーヤーV2>
*/
//**********************************************************************

#define		SW_REC			PORTA.F2
#define		SW_PLAY			PORTA.F3

#define		SW_CH1			PORTA.F0
#define		SW_CH2			PORTA.F1

#define		LED_REC			PORTB.F1
#define		LED_PLAY		PORTB.F2
#define		LED_OUTPUT		PORTB.F3

#define		CW_INPUT		PORTA.F5
#define		CW_OUTPUT		PORTB.F4

#define		DELAY_TIME		5

#define		ACK				1
#define		NO_ACK			0

//**********************************************************************

void	Pwm_Change_DutyEx(unsigned int duty_ratio)
{
    CCPR1L = duty_ratio >> 2;
    CCP1CON.F6 = duty_ratio & 0b00000001;
    CCP1CON.F7 = (duty_ratio & 0b00000010) >> 1;
}

//**********************************************************************

void	Delay_ex()
{
	Delay_ms(DELAY_TIME);
}

//**********************************************************************

void	EEPROM_24C64_Init()
{
	Soft_I2C_Config(&PORTB, 6, 7);	//SDA=3 SCL=2
}

//**********************************************************************

unsigned short	EEPROM_24C64_Read(unsigned int addr)
{
	unsigned	short	tmp;
	//
	Soft_I2C_Start();
	Soft_I2C_Write(0xA0);
	Soft_I2C_Write((addr >> 8) & 0xFF);
	Soft_I2C_Write(addr & 0xFF);
	Soft_I2C_Start();
	Soft_I2C_Write(0xA1);
	tmp = Soft_I2C_Read(NO_ACK);	//not acknowledge
	Soft_I2C_Stop();
	return (tmp);
}

//**********************************************************************

void	EEPROM_24C64_Write(unsigned int addr, unsigned short dat)
{
	unsigned	short	cnt;
	//
	Soft_I2C_Start();
	Soft_I2C_Write(0xA0);
	Soft_I2C_Write((addr >> 8) & 0xFF);
	Soft_I2C_Write(addr & 0xFF);
	Soft_I2C_Write(dat);
	Soft_I2C_Stop();
	Delay_ms(5);
}

//**********************************************************************

void	recProc()
{
	static	unsigned	int		cnt1, addr_offset;
	static	unsigned	short	cnt2, tmp;
	//
	if ((SW_CH1 == 1) && (SW_CH2 == 1)) {
		addr_offset = 0;
	}
	if ((SW_CH1 == 0) && (SW_CH2 == 1)) {
		addr_offset = 2048;
	}
	if ((SW_CH1 == 1) && (SW_CH2 == 0)) {
		addr_offset = 2048 * 2;
	}
	if ((SW_CH1 == 0) && (SW_CH2 == 0)) {
		addr_offset = 2048 * 3;
	}
	//
	LED_REC = 1;
	for (cnt1 = 0; cnt1 < 2048; cnt1++) {
		tmp = 0x00;
		for (cnt2 = 0; cnt2 < 8; cnt2++) {
			if (CW_INPUT == 0) {
				tmp |= 0x01;
				Pwm_Start();
				LED_OUTPUT = 1;
				CW_OUTPUT = 1;
			} else {
				Pwm_Stop();
				LED_OUTPUT = 0;
				CW_OUTPUT = 0;
			}
			if (cnt2 < 7) {
				tmp = tmp << 1;
				Delay_ex();
			}
		}
		EEPROM_24C64_Write(addr_offset + cnt1, tmp);
		Delay_ex();
		//
		if (SW_REC == 0)
			break;
	}
	LED_REC = 0;
	Pwm_Stop();
	LED_OUTPUT = 0;
	CW_OUTPUT = 0;
}

//**********************************************************************

void	playProc()
{
	static	unsigned	int		cnt1, addr_offset;
	static	unsigned	short	cnt2, tmp;
	//
	if ((SW_CH1 == 1) && (SW_CH2 == 1)) {
		addr_offset = 0;
	}
	if ((SW_CH1 == 0) && (SW_CH2 == 1)) {
		addr_offset = 2048;
	}
	if ((SW_CH1 == 1) && (SW_CH2 == 0)) {
		addr_offset = 2048 * 2;
	}
	if ((SW_CH1 == 0) && (SW_CH2 == 0)) {
		addr_offset = 2048 * 3;
	}
	//
	LED_PLAY = 1;
	for (cnt1 = 0; cnt1 < 2048; cnt1++) {
		tmp = EEPROM_24C64_Read(addr_offset + cnt1);
		for (cnt2 = 0; cnt2 < 8; cnt2++) {
			if ((tmp & 0x80) != 0) {
				Pwm_Start();
				LED_OUTPUT = 1;
				CW_OUTPUT = 1;
			} else {
				Pwm_Stop();
				LED_OUTPUT = 0;
				CW_OUTPUT = 0;
			}
			tmp = tmp << 1;
			Delay_ex();
		}
		//
		if (SW_PLAY == 0)
			break;
	}
	LED_PLAY = 0;
	Pwm_Stop();
	LED_OUTPUT = 0;
	CW_OUTPUT = 0;
}

//**********************************************************************

void main()
{
	static	short	cnt;
	//
	//ポート関連の設定
	TRISA = 0b11111111;
	TRISB = 0b00000000;
	OSCCON = 0b01100000;	// クロックを4Mhzに設定する。
	ANSEL = 0b00000000;		// A/D変換は使用しない。
	//
	EEPROM_24C64_Init();
	//PWMの設定(1kHz)
	Pwm_Init(1000);
	Pwm_Change_DutyEx((PR2 * 4) / 2);
	Pwm_Stop();
	//
	for (cnt = 0; cnt < 5; cnt++) {
		LED_REC = 1;
		LED_PLAY = 1;
		LED_OUTPUT = 1;
		Pwm_Start();
		Delay_ms(200);
		Pwm_Stop();
		LED_REC = 0;
		LED_PLAY = 0;
		LED_OUTPUT = 0;
		Delay_ms(200);
	}
	//
	while (1) {
		if (SW_REC == 0) {
			while (Button(&PORTA, 2, 1, 1) == 0)
				;
			//
			recProc();
			//
			while (Button(&PORTA, 2, 1, 1) == 0)
				;
		}
		if (SW_PLAY == 0) {
			while (Button(&PORTA, 3, 1, 1) == 0)
				;
			//
			playProc();
			//
			while (Button(&PORTA, 3, 1, 1) == 0)
				;
		}
	}
}

//**********************************************************************

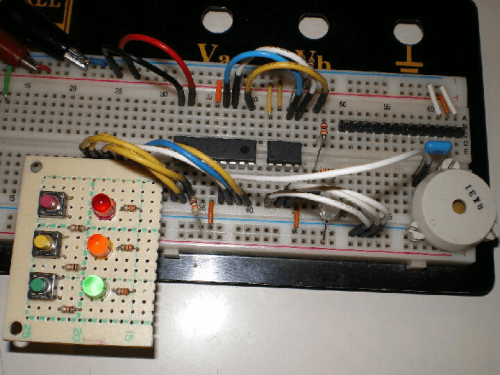

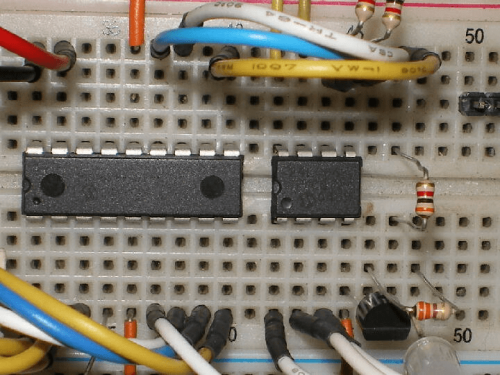

左側から、PIC16F88、24LC64、2SC1815です。
