カラー受光&カラー発光

カラー受光してRGBの値を得ること、また、RGBの値を指定してカラー発光させることについては、

• カラー受光￫カラーセンサー(S9706)
• カラー発光￫フルカラーLED(色設定ユニット)

等で紹介しました。

今回は、これらの受光と発光を組み合わせてみました。
つまり、カラーをRGBの値として受光して、その値から、カラーをRGBの値として発光させて見ました。

カラー受光の原理については、カラーセンサー(S9706)を参照してください。
カラー発光の原理については、フルカラーLED(色設定ユニット)を参照してください。

これらを組み合わせるためには、レンジ合わせの工夫が少し要ります。
<レンジ合わせ>

• カラー受光において、カラーセンサー(S9706)で得られる値(V1)は、0~4095です。
• カラー発光において、フルカラーLED(色設定ユニット)で指定できる値(V2)は、0~100です。
• そこで、V1を41で割ることにより、V2のレンジに合わせます。
  100≒4095÷41

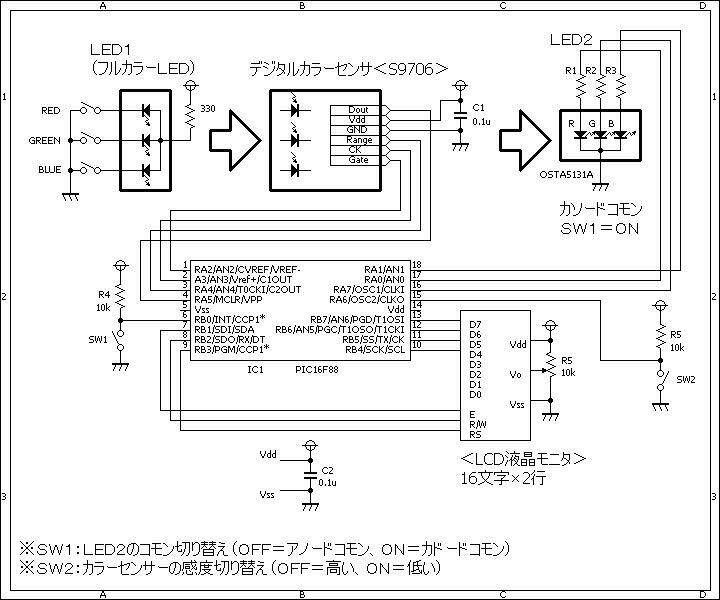

LED1は、手持ちの適当なフルカラー発光LEDを使用しました。

Color2Color.c

//**********************************************************************
/*
　　　『カラー→カラー』
*/
//**********************************************************************

#define		LED_R	PORTA.F0
#define		LED_G	PORTA.F7
#define		LED_B	PORTA.F1

#define		SW1		PORTB.F0

#define		ON		0
#define		OFF		1

#define		GATE		PORTA.F2
#define		CK			PORTA.F3
#define		RANGE		PORTA.F4
#define		DOUT		PORTA.F5

#define		RANGE_SW	PORTA.F6

//**********************************************************************

void	GetColor(short sensitivity, int addTime, int pColor[])
{
	static	unsigned	int		RED, GREEN, BLUE, tmp;
	static	unsigned	short	cnt;
	//
	GATE = 0;
	CK = 0;
	RANGE = sensitivity;
	GATE = 1;
	for (; addTime > 0; addTime--) {
		Delay_ms(1);
	}
	GATE = 0;
	//赤色データの取り込み
	RED = 0;
	for (cnt = 0; cnt < 12; cnt++) {
		CK = 1;
		CK = 0;
		tmp = DOUT << cnt;
		RED |= tmp;
	}
	pColor[0] = RED;
	//緑色データの取り込み
	GREEN = 0;
	for (cnt = 0; cnt < 12; cnt++) {
		CK = 1;
		CK = 0;
		tmp = DOUT << cnt;
		GREEN |= tmp;
	}
	pColor[1] = GREEN;
	//青色データの取り込み
	BLUE = 0;
	for (cnt = 0; cnt < 12; cnt++) {
		CK = 1;
		CK = 0;
		tmp = DOUT << cnt;
		BLUE |= tmp;
	}
	pColor[2] = BLUE;
}

//**********************************************************************

static	unsigned	short	pwm_cnt, led_R, led_G, led_B;

void	interrupt()	// 約0.128msec周期
{
	static	short	onFlg, offFlg;
	//
	INTCON.T0IF = 0;
	//
	onFlg  = (SW1 == 1) ? 0 : 1;
	offFlg = (SW1 == 1) ? 1 : 0;
	//
	LED_R = (pwm_cnt <= led_R) ? onFlg : offFlg;
	LED_G = (pwm_cnt <= led_G) ? onFlg : offFlg;
	LED_B = (pwm_cnt <= led_B) ? onFlg : offFlg;
	//約12.8msec（78Hz）
	if (pwm_cnt < 100)
		pwm_cnt++;
	else
		pwm_cnt = 1;
}

//**********************************************************************

void	main()
{
	static	char	buf[10];
	static	unsigned	int		color[3];
	//
	OSCCON = 0b01110000;		// クロックは8Mhz
	CMCON  = 0b00000111;		// コンパレータは使用しない。
	ANSEL  = 0b00000000;		// Ａ／Ｄ変換を使用する。
	TRISA  = 0b01100000;
	TRISB  = 0b00000001;
	//ＬＣＤの初期化
	Lcd_Config(&PORTB, 3, 1, 2, 7, 6, 5, 4);
	Lcd_Cmd(LCD_CURSOR_OFF);
	Lcd_Cmd(LCD_CLEAR);
	Lcd_Chr(1, 2, 'R');
	Lcd_Chr(1, 6, 'G');
	Lcd_Chr(1, 10, 'B');
	// TIMER0の設定
	INTCON.T0IE = 1;
	INTCON.T0IF = 0;
	OPTION_REG.T0CS = 0;
	OPTION_REG.PSA = 1;
	OPTION_REG.PS0 = 0;
	OPTION_REG.PS1 = 0;
	OPTION_REG.PS2 = 0;
	TMR0 = 0;
	//
	pwm_cnt = 1;
	led_R = 50;
	led_G = 50;
	led_B = 50;
	// 割り込みを許可する。
	INTCON.PEIE = 1;
	INTCON.GIE = 1;
	//
	while (1) {
		//カラーデータの取得
		GetColor(RANGE_SW, 100, color);
		//
		led_R = color[0] / 41;
		led_G = color[1] / 41;
		led_B = color[2] / 41;
		//
		ByteToStr(led_R, buf);
		Lcd_Out(2, 1, buf);
		ByteToStr(led_G, buf);
		Lcd_Out(2, 5, buf);
		ByteToStr(led_B, buf);
		Lcd_Out(2, 9, buf);
	}
}//~!

//**********************************************************************

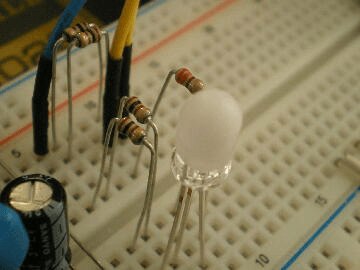

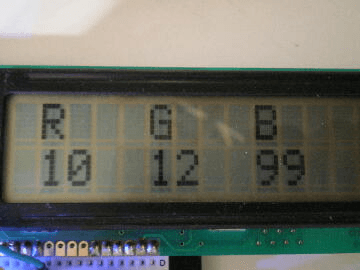

左側は、フルカラー発光LED(LED2)と電流制限抵抗です。

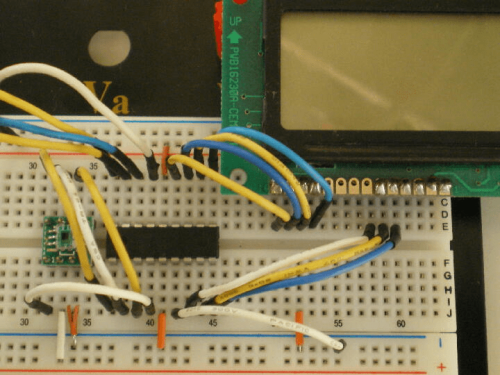

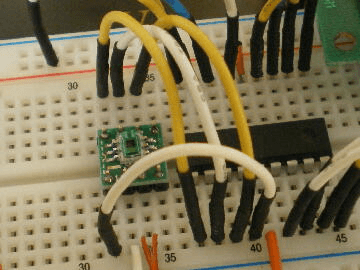

右側は、カラーセンサー、PIC、LCDです。

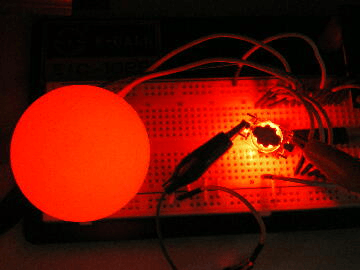

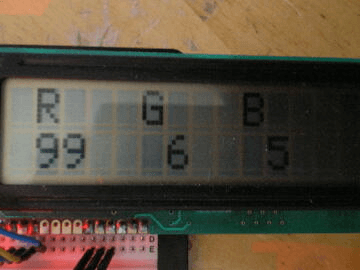

LED1のR(赤)を、カラーセンサーの上で点灯させてみました。

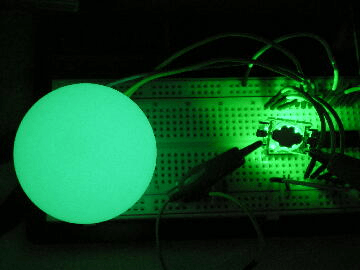

LED2には、光を拡散させるために、ピンポン玉に穴を開けて被せています。

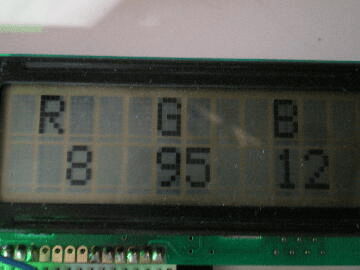

LED1のG(緑)を、カラーセンサーの上で点灯させてみました。

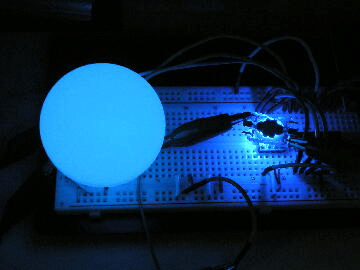

LED1のB(青)を、カラーセンサーの上で点灯させてみました。

如何でしょう?
今回製作した物は、どんな応用が考えられるでしょうか?
例えば、光リピータ。。。光を直角に曲げる!?
