アナログデータロガー(複数PIC使用)
概要
最近の殆どのPICには、A/Dコンバータが標準で実装されているので、簡単なロガーであれば容易に実現可能です。
しかし、チャネル数としては、現時点で入手が容易な、40ピンのPIC18F4550でも、13チャネルが最大です。
測定の分野によっては、もう少しチャネル数が必要となる場合があります。
そこで今回は、複数のPICを組み合わせることにより、最大49チャネルのアナログデータロガーを製作してみました。
<仕様>
- チャネル数は、最小7チャネル、最大49チャネルとします。(7チャネル×7PIC)
- A/D変換の精度は10ビットとします。
- 測定データは、パソコンにRS232C経由で転送します。(9600bps)
- PICを最大、8個使用し、全体の制御は、MASTER/SLAVE方式(ポーリング)とします。
- 一つのPICに、MASTERの機能とSLAVEの機能を実装し、起動時に選択可能とします。
動作原理
MASTER配下には、最大7台のSLAVEをシリアル(USART)で接続します。各SLAVEには、アドレス(1~7)が割り当てられます。(各SLAVEのスイッチで設定する)
- 全てのSLAVEのRx(受信信号)は一つにつながれ、MASTERのTx(送信信号)に接続されます。
※つまり全てのSLAVEが、MASTERからの制御コードを同時に受信することができます。
- 全てのSLAVEのTx(送信信号)は一つにつながれ、MASTERのRx(受信信号)に接続されます。
※PICのTxピンは、出力モードなので、直接にTx同士を繋ぐと、PICが破壊されてしまいます。
※そこで、トランジスタによる非反転回路をかませることにより、破壊を防止します。
※回路の簡素化のために、1個のトランジスタ(2SA1015)による非反転回路(1)を採用しました。
<MASTER>
- スレーブ(アドレス=1)に対して、データ要求の制御コードを送信します。(9600bps)
- スレーブ(アドレス=1)より、ETB(End of Transmission Block)コードが来るまで、データを受信します。
- 受信したデータを、パソコンにRS232C経由で送信します。(9600bps)
- 受信したデータを、LCDに表示します。
- 1.~4.の処理を、スレーブ数分だけ繰り返します。(スレーブ数は、スイッチで指定します)
<SLAVE>
- MASTERからの、制御コードを受信します。
- 制御コードが、自分宛で無ければ無視します。(スレーブのアドレスは、スイッチで指定します)
- 制御コードが、自分宛であれば、CH1~CH7までをA/D変換します。(このときLEDを点灯させます)
- 変換したデータを、MASTERに送信します。
- データの最後を示す、ETBコードを、MASTERに送信します。
- 1.に戻ります。

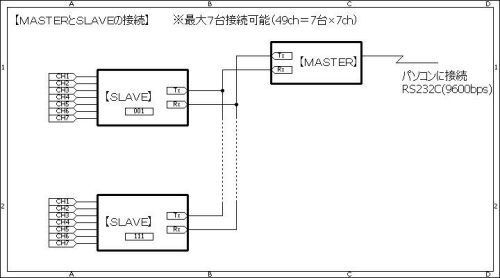

<MASTERとSLAVEの接続>

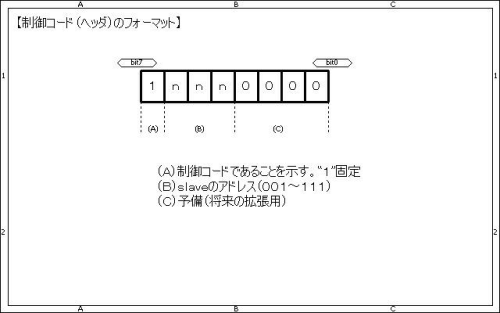

<制御コードのフォーマット>

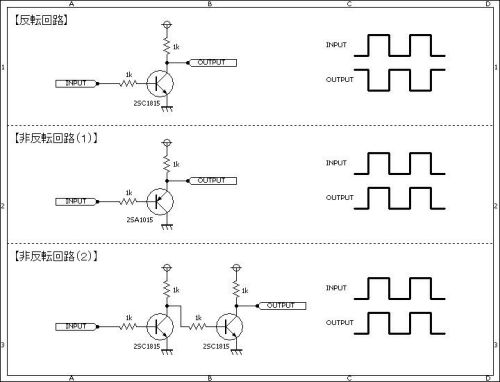

<トランジスタによる非反転回路>※PICのTxピン同士の接続のために必要となります。

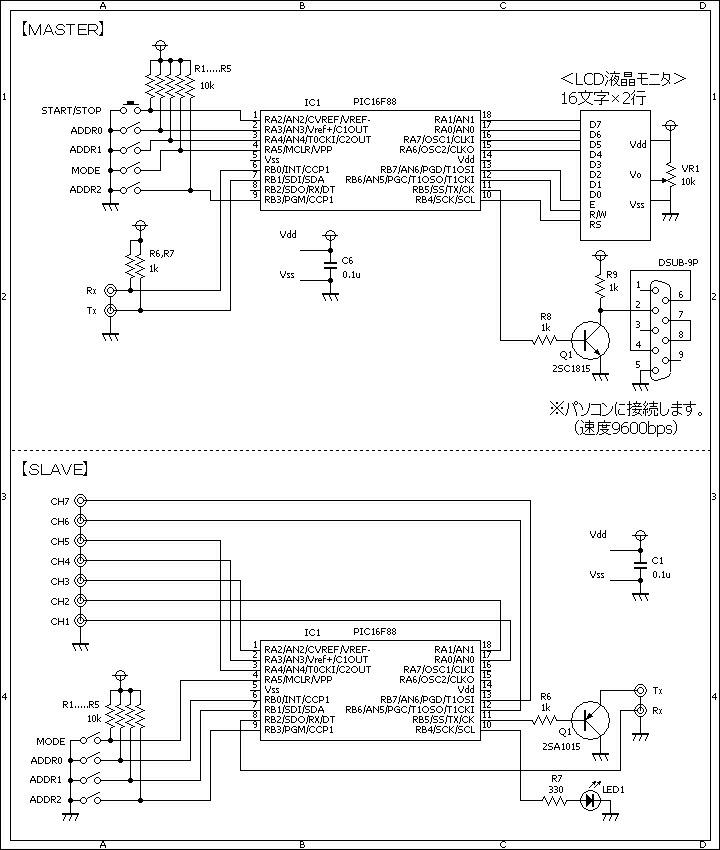

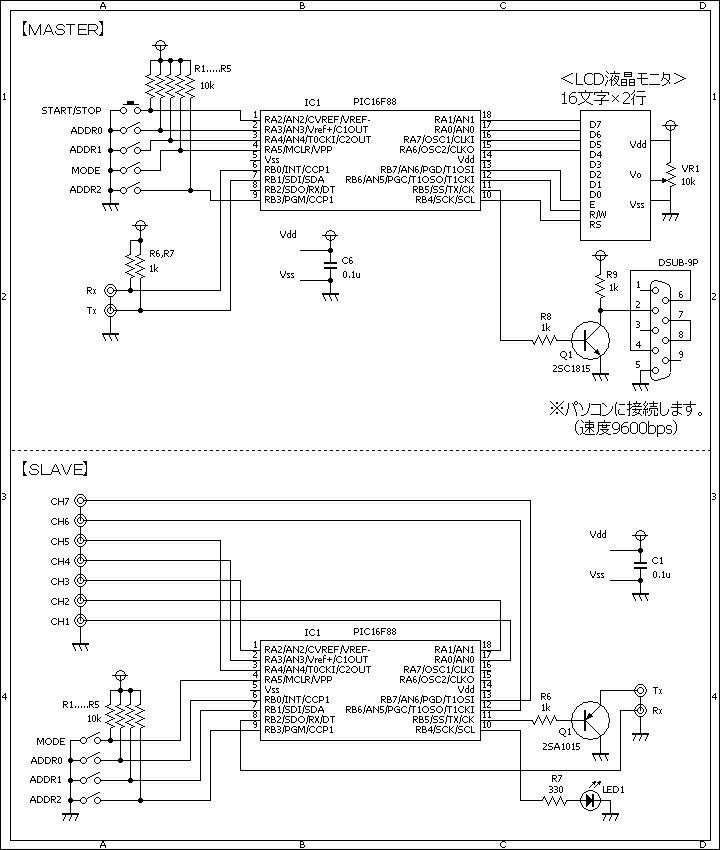

回路図
ソースコード
- ad_logger_multi_pic.c
//********************************************************************** /* 「ＡＤロガー（マルチＰＩＣ）」 */ //********************************************************************** //master & slave #define SW_MODE PORTA.F5 //master #define LCD_D6 PORTA.F0 #define LCD_D7 PORTA.F1 #define SW PORTA.F2 #define SW_ADDR0M PORTA.F3 #define SW_ADDR1M PORTA.F4 #define LCD_D5 PORTA.F6 #define LCD_D4 PORTA.F7 #define Rx_1 PORTB.F0 #define Tx_1 PORTB.F1 #define Rx_2 PORTB.F2 #define SW_ADDR2M PORTB.F3 #define LCD_RS PORTB.F4 #define Tx_2 PORTB.F5 #define LCD_RW PORTB.F6 #define LCD_E PORTB.F7 //slave #define AN0 PORTA.F0 #define AN1 PORTA.F1 #define AN2 PORTA.F2 #define AN3 PORTA.F3 #define AN4 PORTA.F4 #define NON_1 PORTA.F6 #define NON_2 PORTA.F7 #define SW_ADDR0S PORTB.F0 #define SW_ADDR1S PORTB.F1 #define Rx PORTB.F2 #define SW_ADDR2S PORTB.F3 #define LED PORTB.F4 #define Tx PORTB.F5 #define AN5 PORTB.F6 #define AN6 PORTB.F7 #define CR 0x0D #define LF 0x0A #define ETB 0x23 //********************************************************************** static char msg[48], buf[16]; //********************************************************************** void Usart_Write_Str(unsigned short *pData) { while (*pData != 0x00) { Usart_Write(*pData); pData++; Delay_ms(10); } } //********************************************************************** void master() { static unsigned short rd, *rec, len, addr, addr_max, hd; static unsigned int cnt; // addr_max = 0; addr_max.F0 = SW_ADDR0M; addr_max.F1 = SW_ADDR1M; addr_max.F2 = SW_ADDR2M; // cnt = 0; // while (1) { if (SW == 0) { while (SW == 0) { Delay_ms(100); } // while (1) { for (addr = 1; addr <= addr_max; addr++) { hd = addr << 4; hd.F7 = 1; Soft_Uart_Write(hd); // len = 0; while (1) { rd = Soft_Uart_Read(rec); if (rd == ETB) { msg[len] = 0x00; break; } msg[len] = rd; len++; } Usart_Write_Str(msg); // Lcd_Custom_Chr(1, 9 + addr, 0xFF); // msg[16] = 0x00; Lcd_Custom_Out(2, 1, msg); } Usart_Write(CR); Usart_Write(LF); // cnt++; WordToStr(cnt, buf); Lcd_Custom_Out(1, 1, buf); Lcd_Custom_Out(1, 10, " "); // if (SW == 0) { while (SW == 0) { Delay_ms(100); } cnt = 0; break; } // Delay_ms(100); } } } } //********************************************************************** void slave() { static unsigned short addr, hd, rd; static double ad; // addr = 0; addr.F0 = SW_ADDR0S; addr.F1 = SW_ADDR1S; addr.F2 = SW_ADDR2S; hd = addr << 4; hd.F7 = 1; // LED = 0; while (1) { //ヘッダーの受信 if (Usart_Data_Ready() == 0) continue; rd = Usart_Read(); if (rd.F7 != 1) continue; if ((rd & 0xF0) != (hd)) continue; // LED = 1; // ad = Adc_Read(0); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // ad = Adc_Read(1); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // ad = Adc_Read(2); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // ad = Adc_Read(3); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // ad = Adc_Read(4); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // ad = Adc_Read(5); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // ad = Adc_Read(6); ad = ad * 4.8828125; WordToStr(ad, msg); Usart_Write_Str(msg); // Usart_Write(ETB); // LED = 0; } } //********************************************************************** void main() { static short mode, cnt; // OSCCON = 0b01110000; CMCON = 0b00000111; mode = SW_MODE; if (mode == 1) { ANSEL = 0b00000000; TRISA = 0b00111100; TRISB = 0b00001101; } else { ANSEL = 0b01111111; TRISA = 0b11111111; TRISB = 0b11001111; } //USARTの初期化 Usart_Init(9600); if (mode == 1) { Soft_Uart_Init(PORTB, 0, 1, 9600, 0); } // if (mode == 1) { //masterモード Lcd_Custom_Config(&PORTA, 1, 0, 7, 6, &PORTB, 4, 6, 7); Lcd_Custom_Cmd(LCD_CURSOR_OFF); Lcd_Custom_Cmd(LCD_CLEAR); Lcd_Custom_Out(1, 1, "ad-logger(49ch)"); Lcd_Custom_Out(2, 1, " multi pic"); Delay_ms(1000); Lcd_Custom_Cmd(LCD_CLEAR); // master(); } else { //slaveモード for (cnt = 0; cnt< 10; cnt++) { LED = 1; Delay_ms(50); LED = 0; Delay_ms(50); } // slave(); } } //**********************************************************************
動作確認

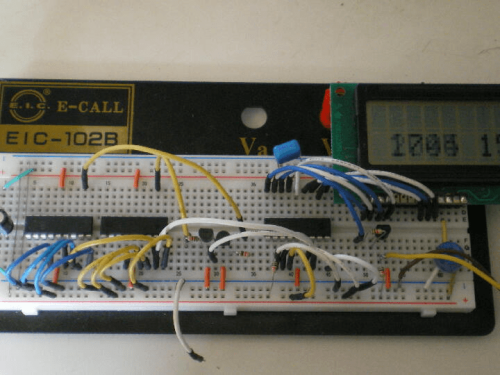

左側から、SLAVE(2)、SLAVE(1)、MASTER、LCDです。
この回路では、SLAVEを2台にしました。
従って、14チャネルのアナログデータをロギングすることが出来ます。
MASTER側のスイッチ(ADDR0~ADDR2)で、SLAVEが2台接続されていることを指定します。

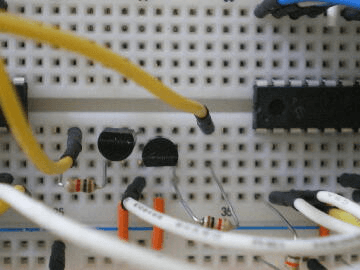

左側:非反転回路(2SA1015×2個)です。
右側:RS232Cレベル変換回路(2SC1815)とDSUB-9Pのコネクタです。

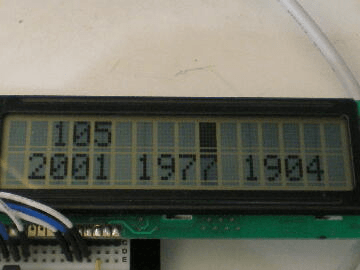

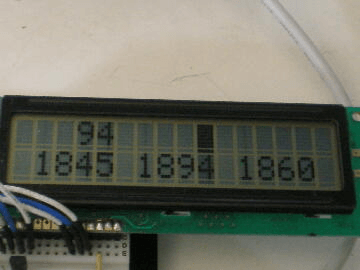

MASTER側のLCDの表示内容です。
LCDの左上は、SLAVEからのデータの受信カウント数です。
LCDの右上は、どのSLAVEとやり取りをしているかを示すマークです。SLAVE数に応じて増えていきます。
LCDの2行目は、SLAVEから送られてくるデータ(7CH分)の内の、CH1~CH3の値です。

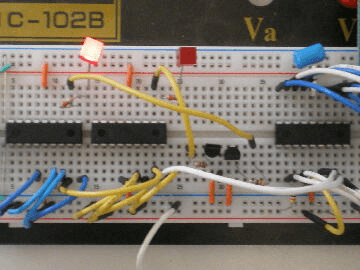

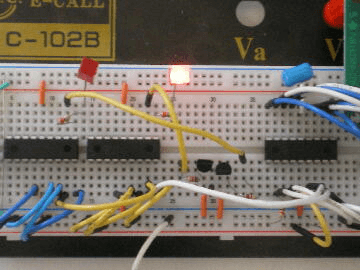

SLAVE側の様子です。LEDが点灯しているSLAVEが、MASTERとやり取りをしています。
MASTERが、パソコンにデータを送っている様子です。

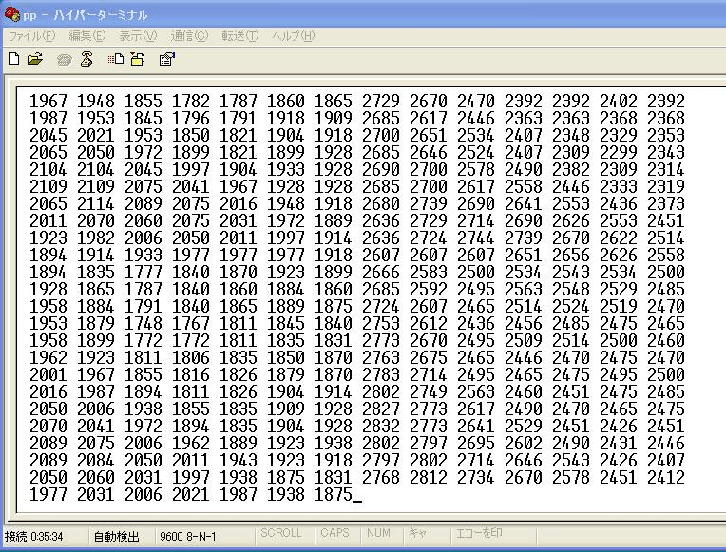

ハイパーターミナルで、受信データを表示させて見ました。左側からCH1~CH14です。

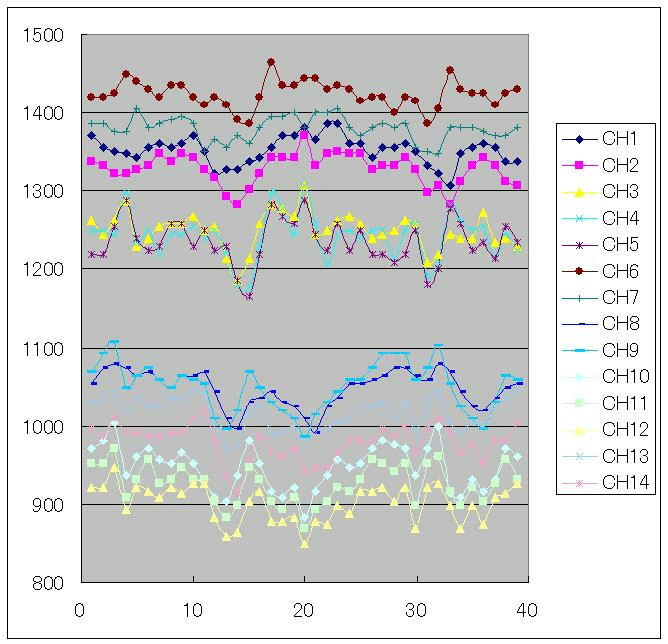

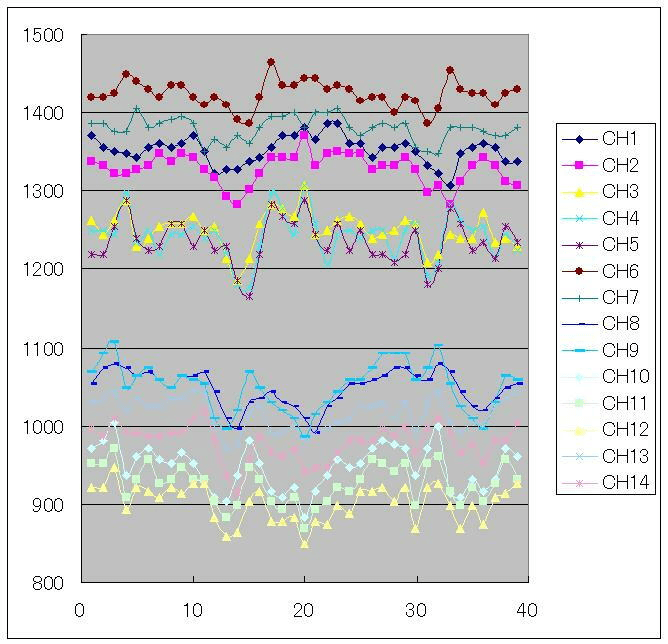

受信したデータを、Excelでグラフ表示させて見ました。
入力がオープン状態なので、ノイズ成分が含まれています。
如何ですか?
制御コードには、予備用のビットがまだありますので、SLAVE数を増やしたり、機能コードを追加することにより、いろいろな拡張が考えられます。
