簡易照度計V2(S9705)

以前にも、照度/電流変換用のIC(NJL7502L)を使用した、簡易照度計(自動レンジ切り替え)を製作しました。
今回は、照度/電流/周波数変換用のIC(S9705)を使用した、簡易照度計を製作しました。

S9705は、フォトダイオードと電流/周波数変換器とを組み合わせたCMOSフォトICで、入射光強度に比例した発振周波数の矩形波を出力します。
広いダイナミックレンジを持ち、カウンタ等と組み合わせることにより、容易に光強度を測定することが出来ます。

<S9705の特長>

  • 光の強さを周波数に変換
  • 広いダイナミックレンジ(5桁)
  • 良好なリニアリティ
  • 出力タイミングのリセット機能
  • 出力はマイコンに直接接続可能
  • 4ピンプラスチックパッケージ
  • 電源電圧:2.7V~5.5V
  • 50kHz(@2856K100lx)

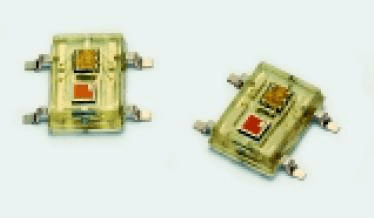

<S9705の概観>

S9705は、照度に応じた周波数の矩形波を出力しますので、その周波数をカウントし、照度に変換します。
100Luxで50KHzなので、周波数を500で割り算すれば照度を求めることが出来ます。

  • 周波数をカウントし、LCDに表示する。
  • その結果を500で割り算し、LCDに表示する。

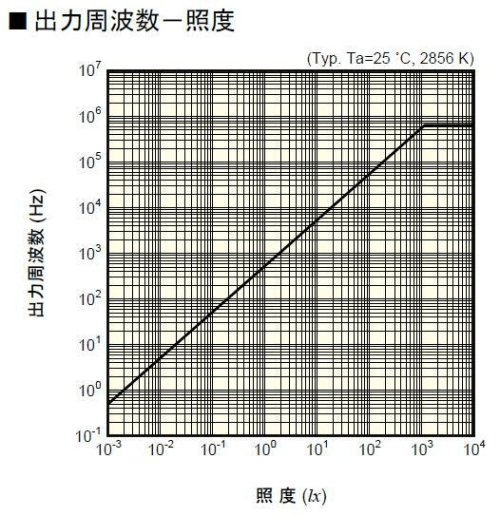

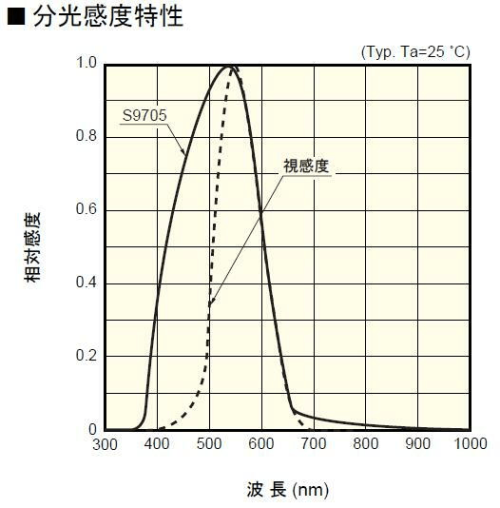

<S9705の特性>

※プログラムの基本的な仕組みは、周波数カウンタと同じです。

LuxMeterV2.c
//**********************************************************************
/*

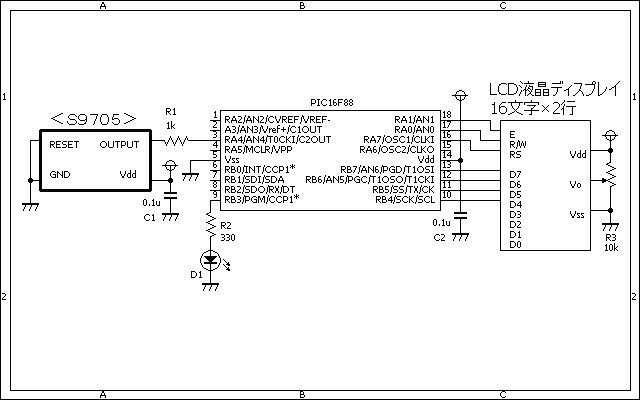

	<照度計V2>
 ■照度・周波数変換フォトIC S9705
 ■主な仕様
  ・浜松ホトニクス製 照度センサIC
  ・照度に応じた周波数を出力するICです。
  ・周波数をマイコンでカウントするだけなので扱いやすいICです。
  ・電源電圧:2.7V~5.5V
  ・50kHz(@2856K 100lx)
  ・4ピン表面実装パッケージ
  ・広いダイナミックレンジ
*/
//**********************************************************************

#define		LED		PORTB.F3

//**********************************************************************

void	interrupt()
{
	PIR1.TMR1IF = 0;
	//
	TRISA.F4 = 0;		// ゲートを閉める。
	PORTA.F4 = 0;
	T1CON.TMR1ON = 0;	// TIMER1を停止する。
	LED = ~LED;
}

//**********************************************************************

unsigned	long	FreqMeasurement()
{
	unsigned	long	freq;
	//
	TRISA.F4 = 0;		//ゲートを閉める。
	PORTA.F4 = 0;
	// TIMER0の設定
	INTCON.T0IF = 0;
	TMR0 = 0;
	// TIMER1の設定
	PIR1.TMR1IF = 0;
	TMR1L = 0x58;		// 25000=(0.1/8000000) * 4 * 8
	TMR1H = 0x9E;		// 0x9E58=65536-25000
	//
	freq = 0;
	// 割り込みを許可する。
	INTCON.PEIE = 1;
	INTCON.GIE = 1;
	// 開始
	T1CON.TMR1ON = 1;
	//カウント遅延
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	asm	nop
	//
	TRISA.F4 = 1;		//ゲートを開ける。
	// 測定
	while (T1CON.TMR1ON != 0) {
		if (INTCON.T0IF == 1) {
			INTCON.T0IF = 0;
			freq++;
		}
	}
	if (INTCON.T0IF == 1) {
		INTCON.T0IF = 0;
		freq++;
	}
	freq = (freq * 256) + TMR0;
	return (freq);
}

//**********************************************************************

void main()
{
	float				freq;
	unsigned	char	buf[12], cnt;
	//
	OSCCON = 0b01110000;	// 内臓クロックを8Mhzに設定する。
	CMCON = 0b00000111;		// コンパレータは使用しない。
	ANSEL = 0b00000000;		// A/D変換は使用しない。
	TRISA = 0b01111100;
	TRISB = 0b00000111;
	OPTION_REG.NOT_RBPU = 0;
	// TIMER0の設定
	INTCON.T0IE = 0;
	INTCON.T0IF = 0;
	OPTION_REG.T0CS = 1;
	OPTION_REG.PSA = 1;
	TMR0 = 0;
	// TIMER1の設定
	PIE1.TMR1IE = 1;
	PIR1.TMR1IF = 0;
	T1CON.T1CKPS0 = 1;
	T1CON.T1CKPS1 = 1;
	T1CON.TMR1ON = 0;
	//
	Lcd_Custom_Config(&PORTB,7,6,5,4,&PORTA,7,0,1);
	Lcd_Custom_Cmd(LCD_CURSOR_OFF);
	Lcd_Custom_Cmd(LCD_CLEAR);
	//
	while (1) {
		freq = 0.0;
		for (cnt = 0; cnt < 10; cnt++) {
			freq += FreqMeasurement();
		}
		// 周波数の表示
		LongToStr(freq, buf);
		Lcd_Custom_Out(2, 1, &buf[3]);
		Lcd_Custom_Out(2, 9, "Hz");
		//
		freq = freq / 500.0 * 100.0;
		LongToStr(freq, buf);
		buf[3] = buf[4];
		buf[4] = buf[5];
		buf[5] = buf[6];
		buf[6] = buf[7];
		buf[7] = buf[8];
		buf[8] = '.';
		Lcd_Custom_Out(1, 1, &buf[3]);
		Lcd_Custom_Out(1, 9, "Lux");
	}
}

//**********************************************************************

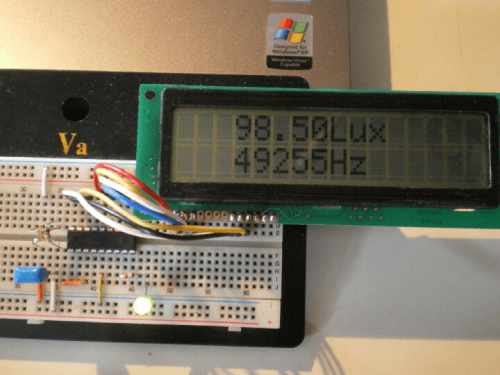

いつものブレッドボードで確認しました。

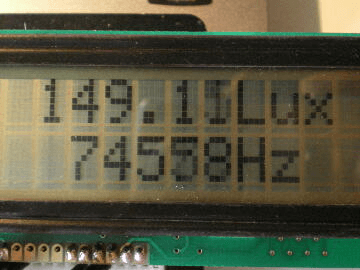

上側に、照度を表示しました。
下側に、その時の周波数を表示しました。

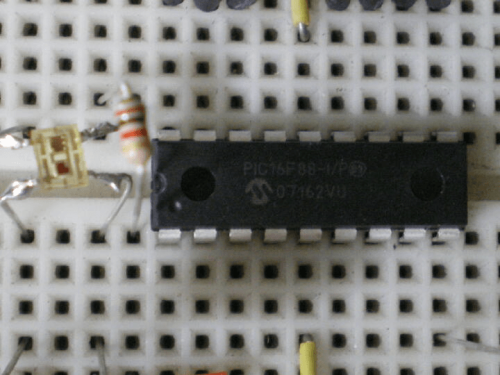

左側:S9705です。とても小さいので半田付けに苦労しました。
右側:PIC16F88です。

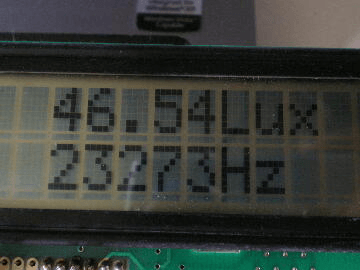

小屋の中の照明を、暗くしたり、明るくしたりしてみました。
